B3型滲透試塊使用說明

1、適用范圍

該試片是滲透材料、工藝及及操作水平的有效質量控制手段。適用于滲透探傷（熒光或著色）。

2、使用

B3型號鍍鉻試片工作面上有三組不同大小的輻射狀裂紋，分別對應高、中、低三種滲透探傷靈敏度等級。

滲透探傷工作開始時，應將試片按所用滲透系統要求的工藝處理（將試片和被檢零件一同處理），然后觀察試片上人工缺陷顯示情況。如果顯示與照片相同，則探傷系統靈敏度正常。

該試片也可分別用于對新探傷劑的選擇和驗收或對探傷人員操作的考核。

3、參考圖片

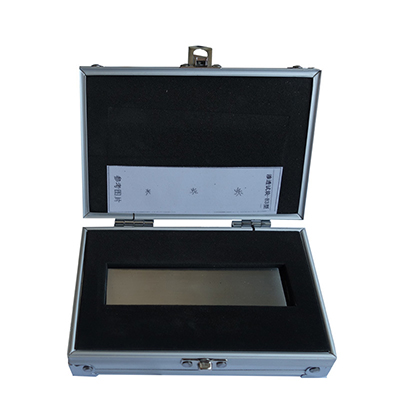

每塊試片附有顯像參考圖片一張，由Ⅱ級探傷人員采用中、高靈敏度探傷劑對試片實施檢驗所得到的顯像記錄，可供使用單位參考使用。

4、注意事項

4.1、試片使用后應清除顯像粉，用丙酮或酒精擦洗后在溶劑中浸泡待用。

4.2、根據所用探傷的使用說明書在試片上實施探傷程序。因為著色探傷劑會(huì )影響熒光探傷劑的熒光作用，故對熒光、著色探傷應分別配備試片。

4.3、試片不用時宜浸泡在丙酮50%+酒精50%混合溶劑的干燥器中。

4.4、試片使用前應經干燥處理。
