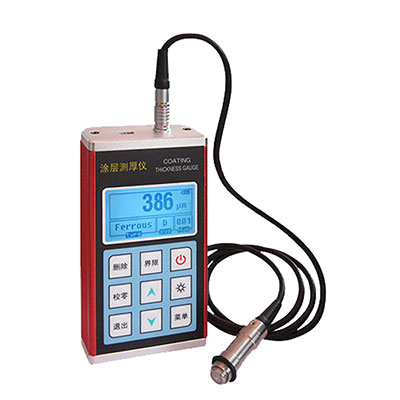

HT210磁性、渦流兩用型高精度涂層測厚儀
一、功能用途：
應用于 電鍍層，油漆層，防火層，防腐層，搪瓷層，鋁瓦，銅瓦，巴氏合金瓦，磷化層，紙張的厚度測量，也可用于船體油漆及水下結構的附著物的厚度測量。廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。
二、技術參數：
|
測量范圍 |
0~1250μm (F1、F1/90°、N1測頭);，F10測頭可達10mm |
|
探頭選擇 |
F1 N1 F10 F1/90°多種測頭可選擇 |
|
分辨率 |
0.1μm (F1、N1、F1/90°測頭) |
|
示值精度 |
±(2%H+1) μm; H為被測涂層厚度 |
|
顯示方法 |
128*64點陣液晶LCD |
|
存儲容量 |
可存儲5組（每組可達100個測量值）測量數據 |
|
單位制 |
公制（μm）、英制，可自由轉換 |
|
工作電壓 |
3V（2節5號堿性電池） |
|
持續工作時間 |
大于200小時（不開背光時） |
|
通訊功能 |
USB通訊接口，可與PC機連接、通訊 |
|
外形尺寸 |
125mm×67mm×31 mm |
|
整機重量 |
340g |
三、功能特點：
• 自動識別探頭
• 有多種測頭類型可供選擇，通過選擇相應的測頭，既可測量磁性金屬基體上非磁性覆蓋層的厚度，又可測量非磁性金屬基體上非導電覆蓋層的厚度；
• 可選擇使用多種測頭(F1、N1、F10、F1/90°)；
• 兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）；
• 兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
• 設有五個統計量：平均值（MEAN）、最大值(MAX)、最小值(MIN)、測試次數(NO.)、標準偏差(S.DEV)
• 測頭接觸部件鍍硬鉻或為紅寶石，經久耐用；
• 可設定上下限值，測量結果大于等于上下限數值時，儀器會(huì )發出相應聲音或閃爍燈提示。
• 通過屏顯或蜂鳴聲對錯誤進行提示
• 具有測頭零點校準、一點校準、兩點校準功能, 并可用基本校準法對測頭的系統誤差進行修正；
• 可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；
• 采用鋁制外殼，小巧便攜 堅實耐用，適用于惡劣的操作環境，具有較強的抗振動、沖擊和抗電磁干擾；
四、配置表：
|
主機 |
1臺 |
標準配置 |
|
F1測頭 |
1個 |
|
|
校準片 |
5片 |
|
|
鐵基基片 |
1片 |
|
|
電池 |
2節 |
|
|
說明書 |
1本 |
|
|
保修卡 合格證 |
1張 |
|
|
螺絲刀 |
1把 |
|
|
數據軟件（贈送） |
1套 |
|
|
專用儀器箱 |
1個 |
|
|
N1測頭 |
|
可選配置 |
|
F10測頭 |
|
|
|
F1/90°測頭 |
|
|
|
非鐵基基片 |
|
|
|
校準片 |
|
測頭技術參數表：
|
測頭型號 |
F1 |
F1/90° |
F10 |
N1 |
|
|
工作原理 |
磁 感 應 |
渦 流 |
|||
|
基體 |
鐵、鋼等磁性金屬 |
非磁性金屬基體 |
|||
|
覆蓋層 |
有機材料等非磁性覆蓋層 |
非導電覆蓋層 |
|||
|
(如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等) |
(如:琺瑯、橡膠、油漆、塑料等) |
||||
|
測量范圍 |
0～1250 |
0～10000 |
0～1250 |
||
|
低限分辨力 |
0.1 |
10 |
0.1 |
||
|
示值 |
一點校準 |
±(3%H+1) |
±(3%H+10) |
±(3%H+1.5) |
|
|
二點校準 |
±((1～3)%H+1) |
±((1～3)%H+10) |
±[(1～3)%H+1.5] |
||
|
測試 |
最小曲率半徑 |
1.5 |
平直 |
10 |
3 |
|
最小面積的直徑 |
F7 |
F40 |
F5 |
||
|
基體臨界厚度 |
0.5 |
2 |
0.3 |
||
