JG-3型直流電火花檢測儀
更新時間：2021-04-30???點擊次數：158次
概述：
JG－3型直流電火花檢測儀是用于檢測金屬防腐涂層質量的專用儀器，使用本儀器可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層，進行質量檢測。當防腐層有質量問題時，如出現針孔、氣泡和裂紋，儀器將發出明亮的電火花，同時聲音報警。由于是用鎳氫電池供電，（該電池具有容量高、壽命長、重量輕、無污染、無記憶效應，可快速充放電等優點，是理想的綠色環保產品）。故特別適用于野外作業。該儀器設計先進，穩定可靠，可廣泛用于化工、石油、橡膠、搪瓷行業，是用來檢測金屬防腐涂層質量的必備工具。
主要技術性能：
適用檢測厚度：0.1～10mm（也可根據用戶需要提供檢測防腐層在10mm以上的儀器）
高壓探棒：5kv～30kv（±5%）（無級連續可調）
低壓探棒：0.8kv～6kv（±5%）（無級連續可調）
輸出高壓值直接指示
消耗功率：約6W
直流供電：12V
主機體積：180*170*70（mm）
主機重量：1.8kg
檢測原理及結構簡述
1、檢測原理：電火花檢測儀器是通過對各種導電基體防腐層表面加一定量的脈沖高壓，如因防腐層過簿，漏金屬或有漏氣針孔，當脈沖高壓經過時，就形成氣隙擊穿而產生火花放電，同時給報警電路送去一脈沖信號，使報警器發出聲響報警，從而達到對防腐層檢測之目的。檢測時工件和儀器地線必須接觸良好。

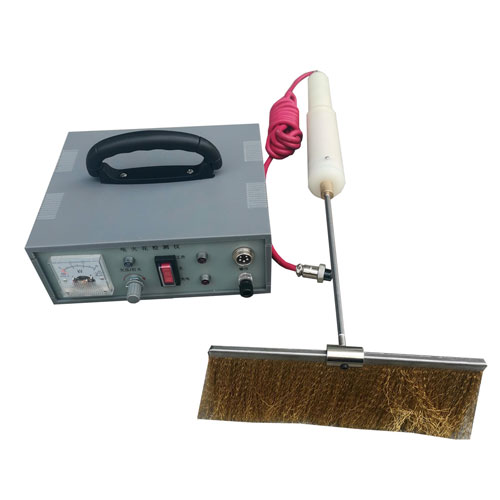

2、結構簡述：該儀器由主機、高壓探頭、探極三大部分組成。
（1）主機部分：內裝集成控制電器，聲響報警裝置等。主機前、后面板各部件名稱見前圖。
（2）高壓探頭部分：內裝高壓發生器，高壓輸出按鈕開關和引出線等。高壓探棒各部件名稱見前圖。
（3）探極部分：直探刷、平板探刷兩種
操作步驟：
操作前，先要熟悉各部件名稱功能。
（1）高壓指示表：其數值直接指示輸出的高壓（KV）;
（2）高壓調節旋鈕：調節高壓輸出的強弱，以適應不同防腐層檢測需要；
（3）功能選擇開關：具有工作、關、充電三檔功能；
（4）電源指示燈：電源開關打到工作時即亮；
（5）高壓探頭連接插座：用于連接高壓探頭及主機部分；
（6）接地座：用于連接地長線（10米）
（7）電池欠壓指示燈；
（8）充電指示燈
（9）報警孔：凡有高壓火花產生，由此發出聲音報警；
（10）充電插座；
（11）保險絲：電源保險絲此處為2A；
（12）探極連接端子：用于連接各種探極；
（13）手柄：探測時用手握住此柄；
（14）高壓開關：打開此開關，才能產生高壓；
（15）連接電纜；
（16）高壓探頭連接插頭：此插頭與（5）插座連接。
2、使用方法：
（1）探頭連接電纜（15）與高壓連接插頭（16）插入主機的高壓探頭連接插座（5）。
（2）根據不同的探測需要選擇適當的探極。
（3）檢查機器工作情況；
將電源開關打到工作，電源指示燈應點亮。接好地線。
按下高壓槍上的高壓開關（14），調節高壓調壓旋鈕至檢測所需電壓。
將接地長線的裸點與探極接近，應有火花產生，并伴有聲響報警，徐徐調高輸出高壓，火花產生的距離越來越大，說明儀器工作正常，即可開始檢測。(檢測時接地線的夾子必須夾在被測工件上。)
（4）根據防腐層厚度選擇合適的檢測電壓（詳見附表）
其高壓調整過程如下：先按（3）中a、b兩項進行，使
高壓有輸出，調整高壓輸出旋鈕，使其指示在適當的數值，便可進行測試。
（5）測試時，因不同的防腐材料和厚度，選擇較佳的每分鐘測試的前進速度，以保持更好的檢測質量。
（6）檢測完畢后，各開關應恢復原狀，探極必須與前面的接地線直接短路放電后方可收存，以防高壓電容存電而電擊。
充電
儀器電壓正常時，電池欠壓指示燈不亮，當電池電壓降低至10V時，欠壓指示燈亮，同時發出聲響以作警示。此時必須進行充電以防止電池過放電，否則，儀器將進入斷電（高壓電）保護狀態。充電時將充電電源線一端接220V交流電源，另一端接后面板充電插座（充電時電源開關應在“充電”的位置），此時，充電指示燈亮，表示充電正常，當充電一段時間后，充電指示燈自動熄滅，此時仍繼續充電。連續充電不得少于16小時。
注意事項：
1、操作人員應熟悉本儀器的使用說明書，嚴格按操作規范使用，注意保護儀器，防止摔、碰和高溫。請勿置于潮濕和腐蝕性氣體附近。
2、檢測時要選擇適當的接地點，以保證檢測質量。
（1）對小體積金屬物體表面防腐層檢測，要求被檢測的物體用
絕緣體支起20cm以上，然后將接地線良好地接在金屬物體上檢測。
（2）對大體積或平面物體表面防腐層檢測，當被測物體與大地有良好的接觸時，只需將接地線接入大地即可測試。
3、檢測過程中，檢測人員應戴上高壓絕緣手套，任何人不得接觸按探極和被測物，以防麻電。
4、被測防腐層表面應保持干燥，若沾有導電層（塵）或清水時，不易確定漏蝕點的精確位置。
5、機器不使用時，電源開關務必打在關的位置，以免電池耗電。更應注意絕對禁止電池短路。
6、此檢測儀器一般配有高、低壓二個探棒（用戶可自行選擇），其中高壓探捧（2kv～30kv），低壓探棒（0.4kv～6kv）,面板表頭讀數應根據所使用的探棒不同而定。若用高壓探棒時，讀數以刻度盤上的為準，反之，用低壓探棒時則以刻度盤下的示值為準。
儀器及單附件（裝箱單）
（1）JG－3型直流電火花檢測儀主機 1臺
（2）高壓探棒 1只或低壓探棒 1只
（3）毛刷探極、直探刷、平板探刷各 1只
（4）使用說明 1份
（5）檢定合格證 1份
（6）保修卡 1份
（7）保險絲 2只
（8）地線 (10米) 1根
（9）充電線 1根
（10）外包裝箱 1個
